Bergvarme er en selvfølge i plusshus-barnehage

Bergvarme bidrar til lavt energibehov

Barnehagen på Ellingsrud i Oslo er bygget som nær nullenergihus; den skal produsere litt mer energi enn den bruker i løpet av et år. Solceller på taket tar seg av energiproduksjonen. Lavt strømforbruk og lavt effektbehov er superviktig.

– Vi hadde ikke klart disse tallene uten varmepumpe, sier sjefrådgiver Tor Helge Dokka i Skanska teknikk.

Lia barnehage har energibehov på en tredjedel av en passivhusbarnehage.

– For å få til det er varmepumpe selvsagt, sier fagsjef Morten Solsem, i Innkjøp, produkt og systemutvikling i ABK-Qviller.

Lia barnehage er pilot for forskningsprosjektet LowEx, der målet var å utvikle løsninger som gir lavt behov for levert energi. ABK-Qviller og NIBE har deltatt aktivt som partner i LowEx, og prosjektleder Dokka framhever også betydningen av varmepumpe.

– Energibrønn med varmepumpe er på mange måter en veldig elegant løsning, sier han.

• Les mer om hvordan en bergvarmepumpe fungerer.

Lave temperaturforskjeller gir effektiv drift

Ved Lia barnehage er forholdene lagt til rette for å få varmepumpen til å yte best mulig.

– Nøkkelen til å få opp effektivitet er temperaturnivå på varm og kald side, ikke varmepumpa i seg selv, poengterer Morten.

Blant annet betyr det tre energibrønner hver på 280 meter, for å gi høy temperatur inn til varmepumpen. Også temperaturnivået ute i anlegget er optimalisert.

Varmepumpen forsyner termoaktive betongdekker i gulvene med varme eller «svaling»:

• Oppvarming leveres vanligvis med 1 til 2 °C over romtemperatur, opp til 28 °C ved - 20°C.
• Temperaturer på 19 til 20 °C når det er behov for kjøling.

Én bergvarmepumpe varmer 1 600 m²

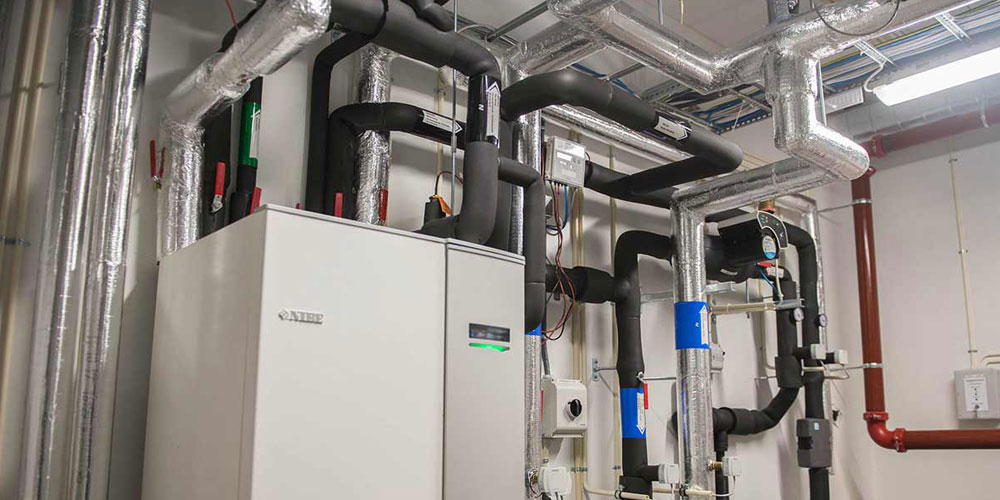

Fra maskinrommet i Lia barnehage. Selve varmepumpen er en frekvensstyrt NIBE-modell med effekt fra 4 til 16 kW.

– Det er jo litt gøy at en standard boligvarmepumpe kan varme opp 1 600 m² fordi effektbehovet er så lavt, synes Solsem.

Den frekvensstyrte varmepumpen har høy COP på lav last, og det er viktig å dimensjonere varmepumpen slik at den går mest mulig på medium og lav last.

– Da vil den også dekke mye av effektbehovet når det er høyest, uten behov for spisslast, utdyper han videre.

• Varmepumpen er av typen F1255
• Se utvalget av bergvarmepumper.

Energibrønnene gir svært effektiv kjøling

Barnehagen ble tatt i bruk i januar 2018, og svalingen fungerte godt selv i den rekordvarme første sommeren. Ifølge Omsorgsbygg overgikk inneklimaet forventningene, spesielt når det gjelder temperatur. Samme sommer hadde mange andre barnehager problemer med varme.

– Dette prosjektet viser at det er mulig å kjøle ekstremt energieffektivt, fastslo daværende teknisk koordinator Flemming Idsøe.

Energidataene tyder på at kjølingen er like effektiv som forutsatt; med effektfaktor på 50.

– Sirkulasjonspumpene bruker bare noen watt, så strengt tatt har du gratis kjøling, mener Dokka.

Lavt effektbehov gir stort potensial

Energidataene er foreløpig ikke presise nok til å konkludere om overordnet energibruk stemmer med beregningene. Ifølge Dokka indikerer dataene at forbruket ligger noen få kWt over beregnet behov.

Han er minst like opptatt av effektbehovet: Ifølge beregninger i forkant skal det ende på ca. 10 W/m².

Varmepumpen jobber vekselvis med å dekke varmtvannsbehov og romoppvarmingsbehov, og dermed oppstår det aldri et samtidig effektbehov for romvarme og varmtvann.

Den termiske tregheten i romvarmesystemet gjør det mulig for varmepumpen å jobbe med varmtvannsoppvarmingen uten at det går på bekostning av romoppvarmingen.

Målinger viser at fasiten for effektbehovet er tilnærmet den samme som beregnet. Effektkurvene er nesten flate i fyringssesongen, også når varmebehovet er på topp.

– Det viser at det er et kjempepotensial med denne typen konsept, mener Dokka.
